Второй Джой

Пишу первый раз FAQ так что если что извиняйте!
Начнем! Нам нужно:











Нас интересует правая палата, которая отвечает за функции крестика, нолика, квадрата, треугольника! Отсоединяем ее и откладываем в сторону! ЕСТЬ ОДНО НО: если вы решили устанавливать второй джой то вам придется лишиться разъема для зарядки, и сделать моддинг для зарядки через USB (если же такого нет я могу сделать FAQ) Так что перед тем как начать разбираться с платой давайте снимим разъем для зарядки! Это легко: откручиваем ее (желтый разъем), по проводам ищим куда он вставлен и выдергиваем. его вы можете теперь убрать вообще, и так же отодвиньте всторону псп!



Теперь возьмем наш второй джой! Нам нужен только корпус и его пружинка! И сделаем вот так (заметим что корпус джоя расточен напильником чтоб он был тоньшеа, точнее его нижняя часть). Провода - Черный - треугольник, красный - нолик, голубой - квадрат, зеленый - крестик! Джой повторяет функции этих кнопок двигая его по направлению кнопки т.е. треугольник - вверх, нолик - вправо, квадрат - влево, крестик - вниз! Белый - это как питание!:

Дырки делаем обычной иглой

Возьмем плату! Теперь нам нужно зачистить контакты, как показанно это на фото, в местах где красные кружки, я делал это ножом (аккуратно снимаем оболочку):

Зачищенные места можно обработать кислотой. Теперь берем наш ранее подготовленный джой и делаем таким образом:

Ну, а теперь припеваем проводки на их место! Незабываем: Черный - треугольник, красный - нолик, голубой - квадрат, зеленый - крестик! Джой повторяет функции этих кнопок двигая его по направлению кнопки т.е. треугольник - вверх, нолик - вправо, квадрат - влево, крестик - вниз! Белый - это как питание!


Ну вот и все работа с платой и джоем закончена! Поставьте плату на место подсоедините экран и попробуйте джой в действии обычные нажатия на крестик(т.е. джоем вниз) и т.д. Если все работает то все отлично!



Если вы сейчас подумали ура я все сделал это не так! Теперь этот джой нужно впехнуть на место! Для этого нужно физически вмешаться в корпус! Во первых сточим ножки держащие плату (я их подпалил и потом подточил):


Потом нужно расточить джой до минимума но не переборщите. Также с право обратите внимание есть выемка для ножки корпуса в которую вкручивается наш саморез (ножку тоже нужно расточить до минимума):

Джой не должен выглядывать из железной заслонки которая отделяет основную плату и экран, если не выглядывает то корпус прежметься норм, если же выглядывает вам стоит еще подточить ножки держащие плату. !!!Внимание!!! между джоем и заслонкой нужно приклеить изо ленту, если у вас оголен проводок от квадрата, иначе у вас всегда будет нажимать квадрат!

Теперь сделаем дырку в корпусе! Намажим кончик штрихом и быстренько пока он не высах прислоним к корпусу, так мы найдем где нужно сделать дырку, потом берем сверло 3 мм и делаем дырку в ручную, повторю еще разок в ручную, если вы будете делать дрелью то есть вероятность что ваш корпус треснет, после того как вы сделали дырку попробуйте собрать псп если вы видите что корпус собирается легко никаких зазоров нет, джой стоит ровно, то все хорошо. Разбираем обратно и увеличиваем дырку беря сверло еще на 1 мм больше. потом еще на 1 мм, и так до 6-6,5 мм (6 мм вполне достаточно):

Я И САЙТ НЕ НЕСУТ НИ КАКОЙ ОТВЕТСТВЕННОСТИ ЗА ВАШИ ДЕЙСТВИЯ!

Ccылки на сайты-конкуренты ЗАПРЕЩЕНЫ!

Промодерировал: Theo-Inside (21 августа 2010 10:41)

чото мне кажется что две кнопки одновременно ты не нажмеш,лучше бы сделал с разором,а так ты считай выложил это ,только с не очень удачным джоем.вот если бы показал как напечатать разор и с ним сделать то было бы уже совсем другое

Ох зря.. Ну удачи всем =)

rado,
Да я с тобой соглошусь но только есть одно но..... тот джой не будет двигаться так плавно как джой оригинальный)))

Добавлено спустя 3 минуты 19 секунд:

rado,
Ты сам знаешь как разор сделать выложи мы почитаем!?

chik68,я то знаю как разор делать и если буду выкладывать то не тут а на своем сайте

Ну вот как выложишь скажи мы дружно посмотрим! а пока ты этого не сделал не надо писать что плохо что то сделанно и что лучше! Я сделал так! И ЛИЧНО Я ДОВОЛЕН СВОЕЙ РАБОТОЙ!!! И хочу людям которые хотят что то сделать помочь..а не сидеть и только писать что плохо а что хорошо!

chik68,обязательно скажу,только позже ибо лень.

а вот это как бы мне решать,чо говорить а чо не говорить

знал бы ты скольким людям я помог по поводу моддинга и ремонта,да и вообще по psp

rado,
Ну вот и молодец что помогаешь! Дай и мне свою помощь внести! У меня город маленький ни кто не занимается таким!

chik68,я и не мешаю)мне ваще все равно,я просто дал совет как было бы лучше)

rado,
Вот давай выкладывай уже свой фак и я сделаю как лучше и себе)))) а так я не знаю как это делается! так что прошу тебя как сделаешь напиши мне в лс! Благодарю!

А что это за "разор"?

chik68,у меня есть фотки по разору,но не очень удачные,да и разор сам нехороший вышел,если надо пиши,скину,объясню

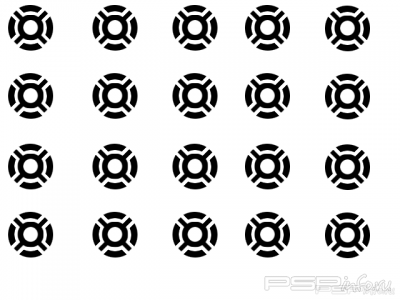

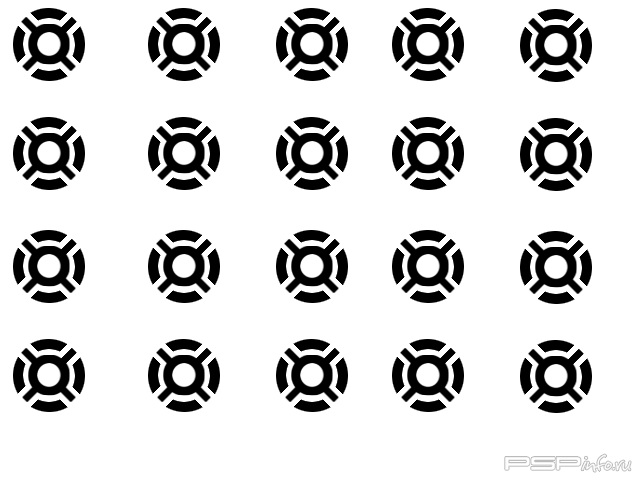

fant0mЧиК,разор-плата,выглядит так:

а можно для слимки???

rado,
тебе инструкцию составить??у меня готово всё!

Добавлено спустя 1 минуту 5 секунд:

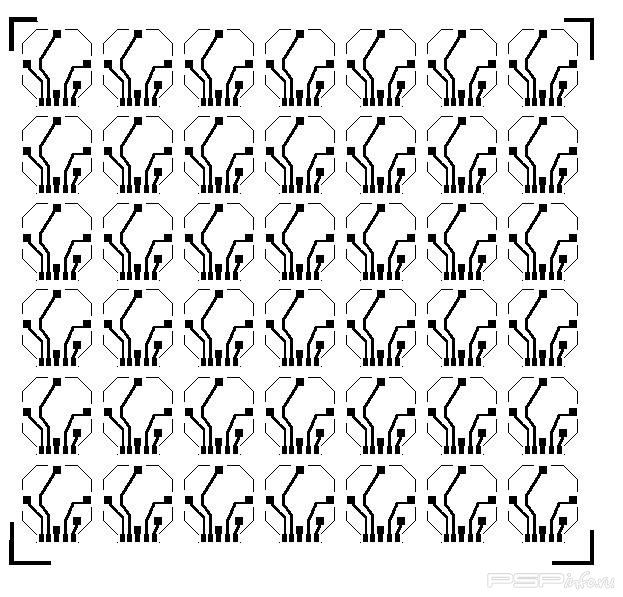

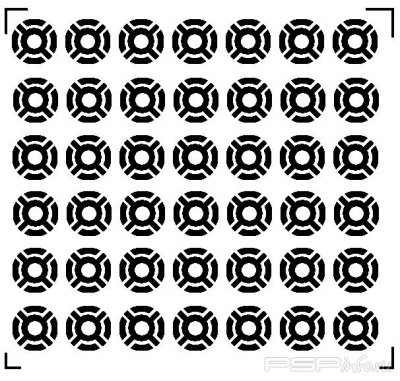

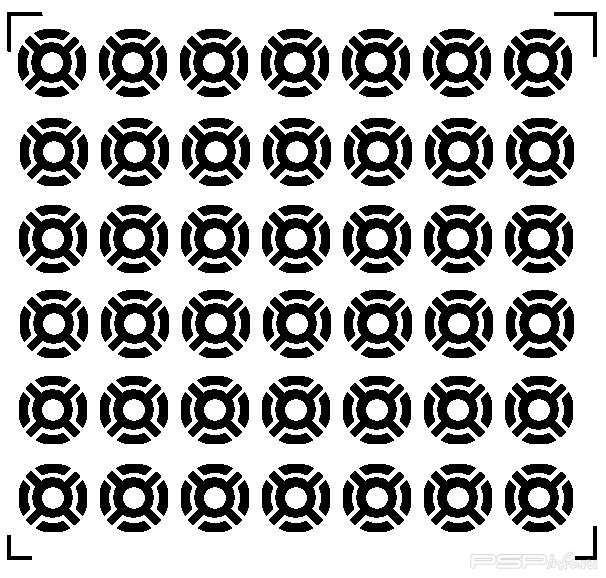

а, кстати, есть у меня составленный ресунок разора в негативе, тобишь 2х стороннего)))

Добавлено спустя 1 минуту 51 секунду:

-=muxa=-,
Тк может ты выложишь ФАК с разором?
